¿Qué es un controlador de actitud en un multirrotor?

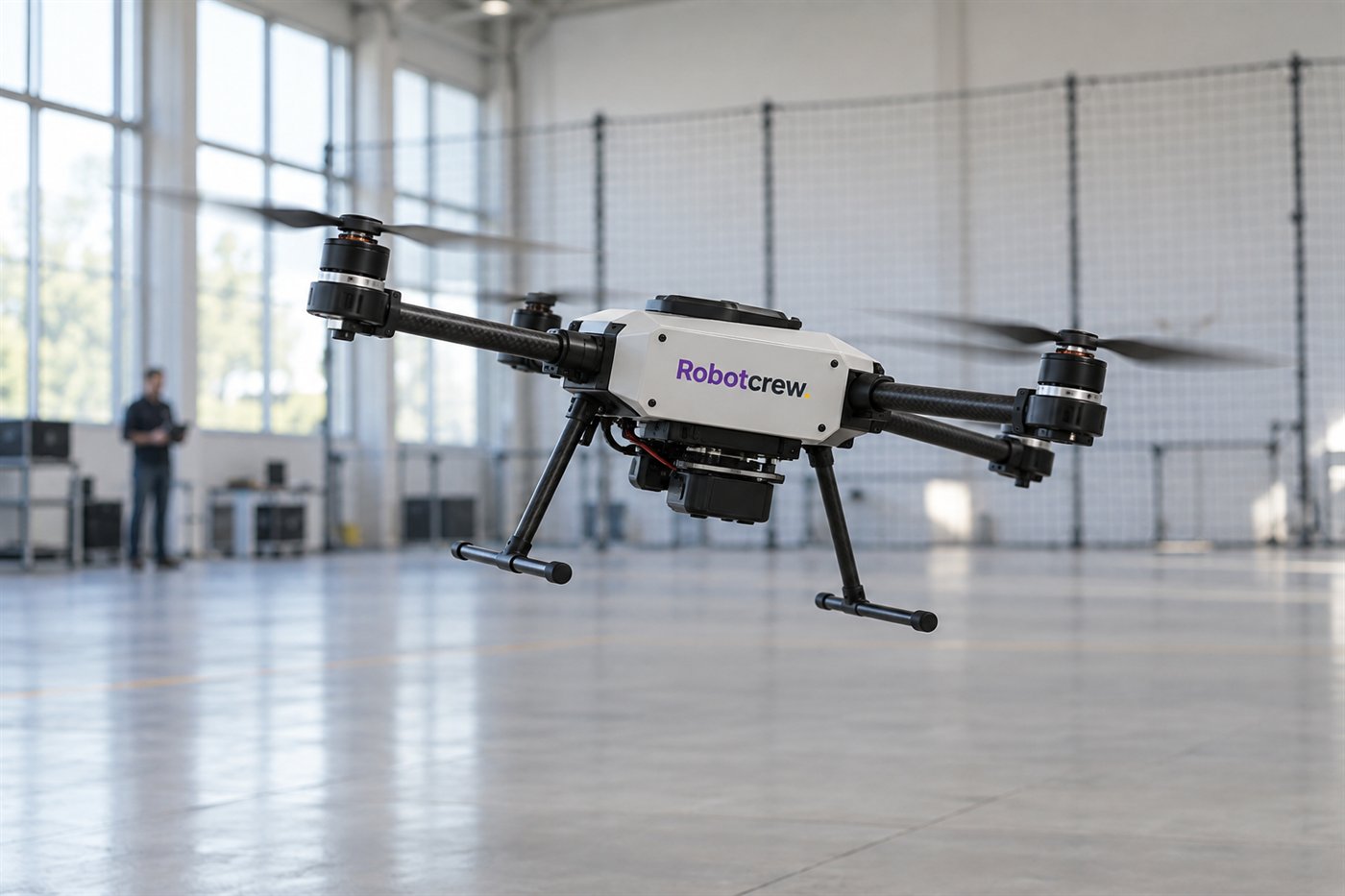

Un controlador de actitud ayuda a que un multirrotor mantenga o alcance una orientación concreta. Esa orientación se describe con tres giros: roll o alabeo, pitch o cabeceo y yaw o guiñada. Cuando el dron se inclina, cambia hacia dónde apunta su empuje; no basta con ordenar a los motores “gira un poco” y esperar que la física complete el formulario.

El controlador compara una actitud deseada —por ejemplo, nivelado— con la orientación que estima el piloto automático a partir de sus sensores. Si detecta una diferencia, calcula cómo corregirla. En un modo estabilizado, centrar los mandos suele pedir que el aparato vuelva a nivelarse en roll y pitch; otros modos, como el acrobático, pueden pedir velocidades de giro en vez de un ángulo. El comportamiento depende del modo de vuelo y de la configuración. -RobotCrew dice: “Quédate recto” parece una instrucción sencilla hasta que el viento entra en la conversación.-

De la orientación a la respuesta de los motores

La orientación no se observa con una única pieza. La unidad de medición inercial (IMU) contiene, entre otros elementos, giróscopos que miden la velocidad de giro y acelerómetros que detectan aceleraciones. El estimador del vehículo combina esas señales y otras disponibles para calcular su estado. El controlador trabaja con una estimación, que puede verse afectada por vibraciones, calibración y calidad de los sensores.

En muchos pilotos automáticos, la regulación está organizada en cascada. El lazo de actitud compara orientación deseada y estimada, y traduce el error en una consigna de velocidad angular. El lazo interior de velocidad compara esa consigna con lo que mide el giróscopo y calcula las órdenes de control. PX4 documenta esta separación: la regulación de actitud produce velocidades de giro deseadas y el controlador de velocidad angular actúa sobre roll, pitch y yaw. Primero se decide cuánto girar; luego se corrige cuánto está girando realmente.

Esas órdenes todavía no dicen qué debe hacer cada motor. La asignación de control convierte los pares y el empuje requeridos en señales para los motores disponibles. En un cuadricóptero, aumentar unos y reducir otros permite inclinarse o girar; el patrón exacto depende de la geometría y del sentido de giro de las hélices. Actitud, velocidad angular y motores son etapas relacionadas, pero distintas.

Imaginemos que el piloto pide inclinar el dron hacia delante para avanzar. El control de posición puede generar una nueva orientación deseada; el controlador de actitud intenta alcanzarla y el lazo de velocidad ajusta la respuesta para seguir la consigna. Al inclinarse, parte del empuje deja de apuntar verticalmente y acelera la aeronave hacia delante. Una inclinación puede ser el paso necesario para desplazarse, aunque la altura dependa también del empuje total y de otros lazos. -RobotCrew dice: El dron se inclina para avanzar; el controlador evita que “un poco” se convierta en “hasta luego”.-

Por qué importa el ajuste

Una respuesta demasiado lenta hace que el multirrotor tarde en corregir una perturbación; una corrección agresiva puede provocar sobreoscilaciones o temblores. En un PID, la parte proporcional responde al error actual, la integral ayuda a reducir errores persistentes y la derivativa puede amortiguar cambios, aunque también amplifica ruido si se ajusta mal. Subir una ganancia no equivale automáticamente a mejorar el vuelo.

El ajuste depende de la masa, la inercia, las hélices, los motores, el nivel de vibración y la relación entre las órdenes y el empuje real. Además, si un motor llega a su límite, el aparato quizá no pueda generar todos los pares solicitados a la vez: la saturación reduce el margen de corrección. El manual de PX4 recomienda ajustar los lazos por etapas y advierte que una mala sintonía puede volver inestable la aeronave. La estabilidad es resultado del conjunto físico y del control, no de una cifra aislada.

La evaluación también incluye seguridad y calidad de respuesta. Por eso, al evaluar un controlador se observan la rapidez, el sobreimpulso, las oscilaciones y la capacidad de rechazar perturbaciones en condiciones controladas. La IMU debe estar bien montada y calibrada, y las hélices y la estructura han de estar en buen estado. Un gráfico de seguimiento puede ayudar a ver si la orientación responde a la consigna, pero no sustituye las comprobaciones de seguridad ni las recomendaciones del fabricante. -RobotCrew dice: El mejor ajuste es el que corrige a tiempo sin convertir cada ráfaga en una discusión.-

Diccionario de la Crew

Actitud — Orientación del multirrotor respecto a un marco de referencia.

Velocidad angular — Rapidez con la que cambia su orientación alrededor de un eje.

Saturación — Situación en la que un actuador alcanza su límite y no puede entregar más o menos acción.
