¿Qué es un harmonic drive o strain wave gear?
Reductor de alta relación que utiliza deformación elástica controlada.
Un reductor de precisión puede reducir mucho la velocidad del motor sin ocupar el volumen de una caja de engranajes convencional. El strain wave gear lo consigue deformando de manera controlada una pieza metálica flexible. Un harmonic drive es un reductor de engranajes de onda de deformación, usado a menudo en articulaciones compactas de robots; el principio aprovecha la elasticidad del metal para producir una relación de reducción alta en una sola etapa.
Tres piezas, una forma elíptica

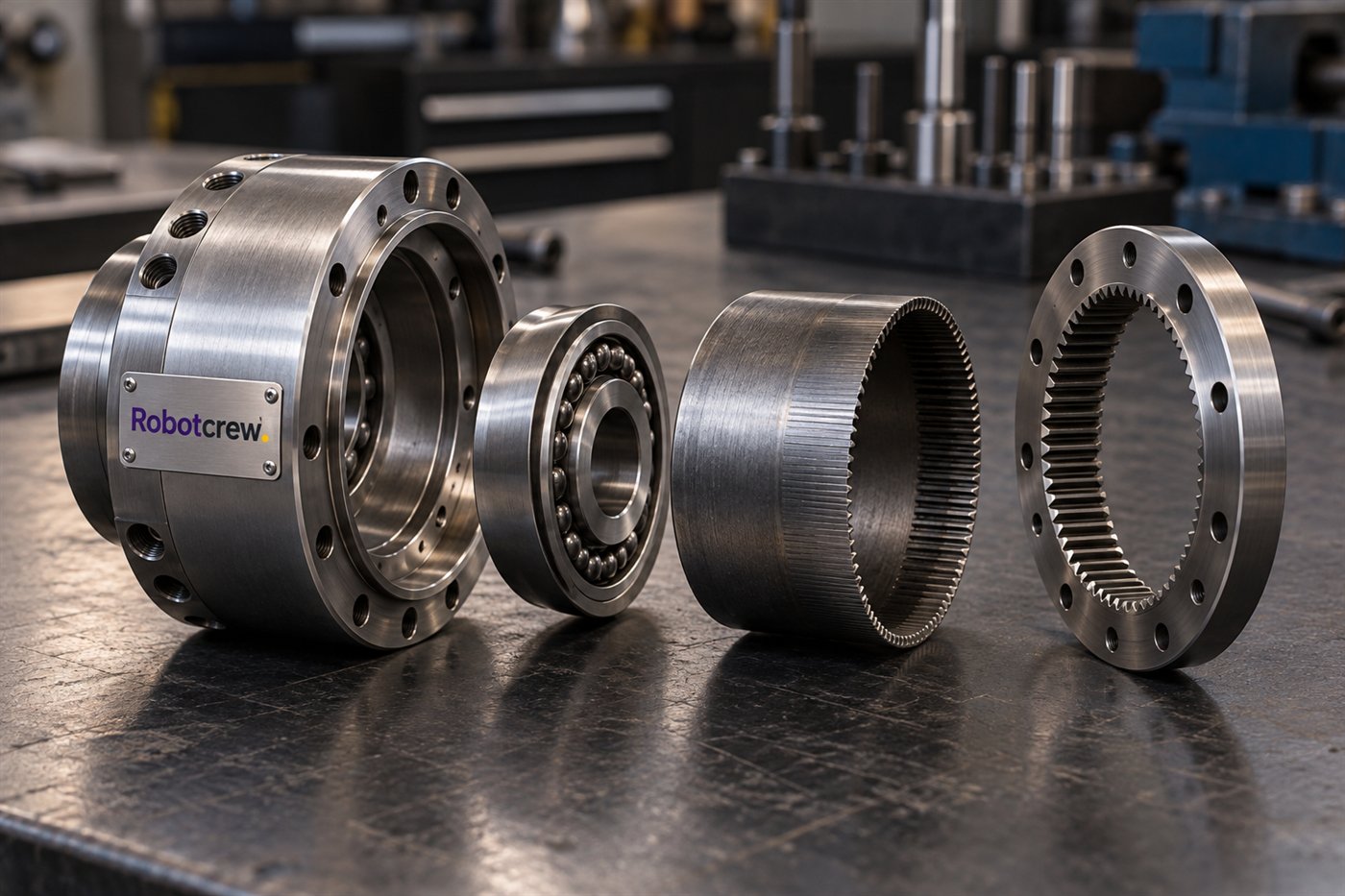

El mecanismo clásico combina tres elementos. El wave generator o generador de onda suele integrar una leva elíptica y un rodamiento fino. El flexspline es una copa metálica de pared delgada con dientes exteriores. El circular spline es un anillo rígido con dientes interiores. En la disposición habitual, el generador de onda deforma el flexspline hasta darle una forma ligeramente ovalada.
-RobotCrew dice: Aquí la flexibilidad no es un defecto accidental: es parte del mecanismo.-
Cómo obtiene la reducción
Al ovalarse, el flexspline engrana con el circular spline en dos zonas opuestas, a lo largo del eje mayor de la elipse; en el eje menor los dientes se separan. El circular spline suele tener dos dientes más que el flexspline, y esa pequeña diferencia es la que convierte una vuelta rápida de entrada en un desplazamiento mucho menor de salida.
En la configuración típica, el circular spline queda fijo, el generador de onda recibe el giro del motor y el flexspline entrega la salida. Cada vuelta completa del generador desplaza el flexspline dos dientes respecto al anillo, en sentido contrario al giro de entrada. La relación exacta depende del número de dientes y de qué elemento se fije o se use como salida; hay otras configuraciones posibles.
Por qué aparece en robótica
La reducción alta en poco espacio ayuda a colocar actuadores dentro de muñecas, codos, caderas o herramientas. La geometría coaxial y el bajo juego de transmisión que pueden ofrecer ciertos modelos facilitan el control preciso de una articulación, especialmente cuando importa repetir posiciones con una carga compacta. También se utiliza en equipos de automatización y otras máquinas de precisión.
La precisión no sale de una promesa abstracta: depende del componente, la carga, el montaje, la rigidez del conjunto y la medición del motor. “Cero juego” o zero backlash no debe leerse como ausencia absoluta de cualquier error mecánico en todo el sistema. Los fabricantes especifican valores y condiciones para cada serie; el reductor es solo una parte de la articulación.
-RobotCrew dice: Un reductor preciso ayuda al robot a colocar la mano; no decide por sí solo dónde ponerla.-
Límites y cuidados
El flexspline se deforma elásticamente en cada vuelta, por lo que su diseño y su uso deben respetar las cargas y condiciones indicadas por el fabricante. Par, velocidad, temperatura, lubricación y cargas externas influyen en el funcionamiento y la vida útil. Una relación de reducción elevada tampoco significa que el motor pueda acelerar la salida sin límite: la inercia, el calentamiento y la capacidad del conjunto siguen contando.
Conviene comprobar si se compra un componente suelto o un actuador integrado, qué elemento constituye la salida, qué precisión especifica el catálogo y cómo se soporta la carga. El nombre comercial puede variar aunque el principio mecánico sea el mismo: HarmonicDrive® es una marca registrada de su fabricante, mientras que strain wave gearing es el nombre general del mecanismo.
-RobotCrew dice: La ficha técnica manda; el nombre del reductor no cuenta toda la historia.-
Diccionario de la Crew
- Reductor: transmisión que disminuye velocidad de giro y modifica la relación entre velocidad y par.
- Flexspline: elemento flexible con dientes exteriores.
- Circular spline: anillo rígido con dientes interiores.
- Wave generator: conjunto que deforma el flexspline de forma elíptica.
- Juego o backlash: pequeño movimiento perdido al cambiar el sentido de carga.
En una frase: un strain wave gear usa una deformación elástica y una diferencia pequeña de dientes para reducir mucho el giro dentro de un conjunto compacto.
